Gambar Teknik - JENIS GARIS

Terdapat 6 inti bahasan utama yang harus dikuasai dalam mempelajari Gambar Teknik Mekanik, yaitu :

1. Jenis-jenis garis
2. Proyeksi
3. Perspektif
4. Potongan
5. Penunjukkan ukuran
6. Toleransi

Hal di atas mutlak diperlukan untuk bisa membaca, mengerti dan membuat gambar teknik mekanik dengan benar

1. JENIS-JENIS GARIS

1 Jenis-jenis garis dan pengunaannya

Dalam penggambaran teknik, digunakan beberapa jenis garis yang digunakan sesuai dengan maksud dan

tujuannya. Pada dasarnya, jenis-jenis garis dibagi menjadi 3 bentuk :

1. Garis nyata, yaitu garis kontinu

2. Garis gores, yaitu garis pendek-pendek dengan jarak antara

3. Garis bergores, yaitu garis gores panjang dengan garis gores pendek diantaranya

Selain bentuk, harus diperhatikan juga ketebalan garis yang digunakan. Berdasarkan tebalnya, garis dibagi menjadi dua jenis, yaitu garis tebal dan garis tipis, dengan masing-masing kegunaannya. Di bawah ini adalah contoh dari penggunaan variasi garis dan tabel keterangannya

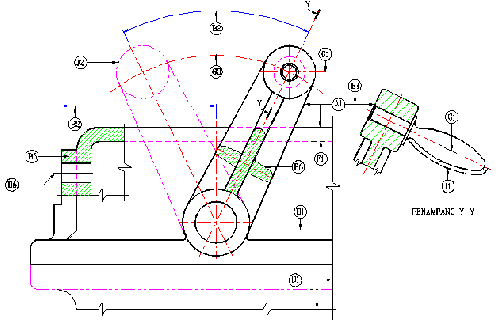

Gambar 1
Contoh penggunaan variasi jenis garis

Tabel jenis-jenis garis dan penggunaannya

Contoh lain penggunaan garis

Selengakapnya silahkan download di https://docs.google.com/document/d/1FVv2vt2m4LO4ZU_28HhbodAkLvZBwH-ejN4RHCFk2SU/edit
